Характеристики инкрементального энкодера Lika I58-H-600ZCZ46R

* Количество импульсов на оборот: 600;
* Напряжение питания: +5...30 В DC;
* Выходной сигнал: PP/LD универсальная схема - прямоугольный импульсный сигнал;
* Механическое присоединение: цельный вал Ø6мм, Муфта MFB-16-6-6 (по заказу);

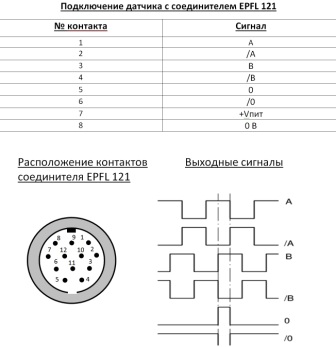

* Электрическое присоединение: разъем EPFL 121 - 12пин, штекер EPFL 121 (по заказу);
* Максимальная частота вращения вала: 6000 об/мин (prm);
* Допустимая температура окружающей среды: -20 ... +85 °С;
* Максимальная частота сигнала: 100кГц;
* Степень защиты IP 64;
* Масса 0,3кг;
* Защита: от смены полярности напряжения питания (кроме версии с питанием +5 В, ), защита выходов от к.з. (кроме версии с выходной схемой LD);

 Варианты исполнения датчиков угла поворота Lika I58:

* Количество импульсов на оборот:

2-4-5-6-10-12-15-16-18-20-24-25-30-35-36-39-40-45-50-60-64-70-80-90-100-120-122-125-127-142-150-180-

-200-216-236-240-250-254-256-267-270-300-314-360-375-400-410-433-435-471-500-512-600-625-628-635-

-720-784-800-875-900-946-1000-1024-1068-1099-1200-1250-1270-1440-1500-1800-2000-2250-2400-2500-

-3000-3600-4000-4096-5000-6000-9000-10000;
* Напряжение питания: +5 В ±5%,+10…30 B, +5 …30 В;
* Выходной сигнал: NPN о.к, PNP о.к., Push-Pull (PP),Line Driver (LD), PP/LD;
* Механическое присоединение: цельный вал Ø6, 8, 9.52, 10, 12мм;
* Электрическое присоединение: E7MLS: 7 контактный разъем MIL, E10MLS: 10 контактный разъем MIL, T3475001: 7 контактный разъем TUCHEL, T3635000: 12 контактный разъем TUCHEL, EPFL 121: 12 контактный разъем CONNEI;
* Максимальная частота вращения вала: 6000 об/мин (prm);
* Допустимая температура окружающей среды: -40 ... +100 °С;
* Выходная частота до 300кГц;
* Степень защиты до IP 67;

Аналоги (перед заменой проконсультируйтесь со специалистом):

* ЛИР-158А;

Скачать документацию
Спецификация на датчик вращения, инкрементальный энкодер Lika I58	0,2Mb
