Модуль IGBT преобразователя частоты 300А 1200В CM200DY-24A (Код: CM200DY-24A)

Фото Модуль IGBT преобразователя частоты
zoom Увеличить изображение
Фото Модуль IGBT преобразователя частоты Схема модуля IGBT преобразователя частоты Габаритные размеры модуля IGBT преобразователя частоты

Модуль IGBT CM200DY-24A преобразователя частоты: 200A, 1200В;

Модуль IGBT- это сборка силовых элементов преобразователя частоты на основе IGBT транзисторов. Схема модуля CM200DY-24A показана на рис. 1. На многослойной подложке собраны полупроводниковые ключи выпрямителя, управляющие нагрузкой на выходе инвертора. Также в состав модуля может входить: датчик температуры, транзистор тормозного прерывателя и схема управления ключами. Модуль IGBT - это основной элемент силовой части ПЧ.

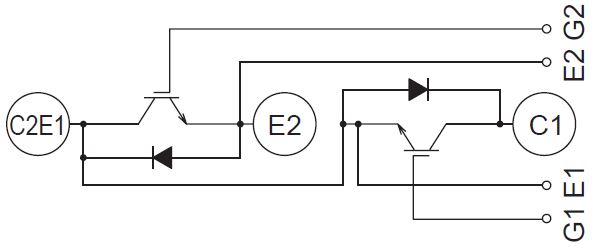

Схема модуля IGBT CM200DY-24A (Рис.1)

CM200DY-24A

Характеристики Модуля IGBT CM200DY-24A

* Напряжение коллектор-эмиттер: 1200В;
* Максимальный продолжительный ток: 200А;
* Рассеиваемая мощность коллектора: 1340Вт;
* Габариты: 80х48х29 мм;
* Используется в моделях ПЧ: Веспер E2-8300-050H;
* Транзисторный ключ для тормозного резистора: есть;
* Возможный аналог: нет;

Скачать документацию для модуля IGBT CM200DY-24A
  Техническая спецификация (DataSheet) 0.65Mb
Цена: 0 руб.
в т.ч. 20 % НДС
Количество:
