Модуль IGBT преобразователя частоты 135А 1200В SKM145GB128D (Код: SKM145GB128D)

Фото Модуль IGBT преобразователя частоты
zoom Увеличить изображение
Фото Модуль IGBT преобразователя частоты Схема модуля IGBT преобразователя частоты Габаритные размеры модуля IGBT преобразователя частоты

Модуль IGBT SKM145GB128D преобразователя частоты: 135A, 1200В;

Модуль IGBT- это сборка силовых элементов преобразователя частоты на основе IGBT транзисторов. Схема модуля SKM145GB128D показана на рис. 1. На многослойной подложке собраны полупроводниковые ключи выпрямителя, управляющие нагрузкой на выходе инвертора. Также в состав модуля может входить: датчик температуры, транзистор тормозного прерывателя и схема управления ключами. Модуль IGBT - это основной элемент силовой части ПЧ.

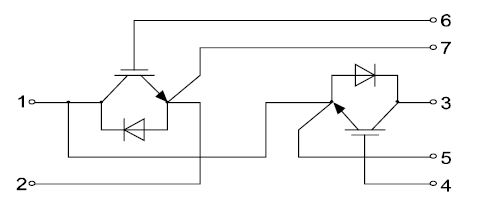

Схема модуля IGBT SKM145GB128D (Рис.1)

BSM150GB120DLC

Характеристики Модуля IGBT SKM145GB128D

* Напряжение коллектор-эмиттер: 1200В;
* Максимальный продолжительный ток: 135А;
* Рассеиваемая мощность коллектора: 360Вт;
* Габариты: 94х34х30 мм;
* Используется в моделях ПЧ: Веспер E2-8300-040H;
* Транзисторный ключ для тормозного резистора: есть;
* Возможный аналог: нет;

Скачать документацию для модуля IGBT SKM145GB128D
  Техническая спецификация (DataSheet) 0.65Mb
Цена: 0 руб.
в т.ч. 20 % НДС
Количество:
