Графический пульт управления Schneider Electric VW3A1111 (Код: VW3A1111)

Графический пульт управления Schneider Electric VW3A1111
zoom Увеличить изображение

Характеристики графического пульта управления (терминала) Schneider Electric VW3A1111

* съемный графический пульт управления (терминал) с простой установкой и портом RJ45
* наличие часов реального времени для обеспечения сбора данных и функции записи событий
* отображение 8 строк, гистограмм, таблиц и трендов, 240x160 точек
* 4 функциональных клавиши для «быстрой» навигации и переходу к разделам меню
* двухцветная подсветка дисплея: белая и красная (при обнаружении ошибки)
* 24 встроенных языка (в т.ч. русский) с возможностью загрузки других языков
* температура окружающей среды во время работы: от -15°С до +50°С
* вес: 0,2 кг
* степень защиты: IP65
* подходит для работы ПЧ Schneider Electric: Altivar Machine ATV340 (опция), Altivar Process ATV600 (ATV630, ATV650, ATV660, ATV680 - штатные), Altivar Process ATV900 (ATV930, ATV950, ATV960, ATV980 - штатные)

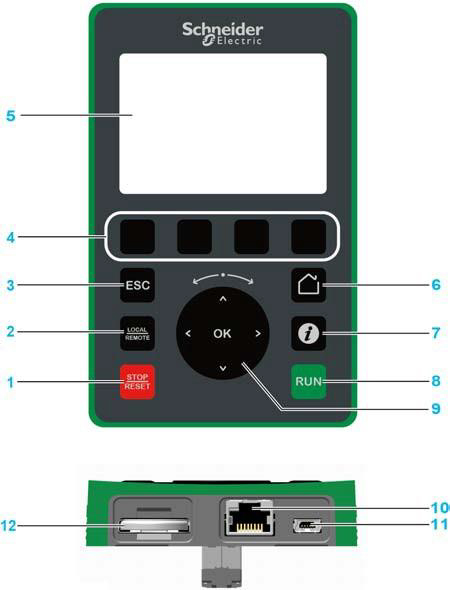

1 Кнопка STOP/RESET: Остановка / сброс ошибки.
2 Кнопка LOCAL/REMOTE: служит для переключения между локальным и удаленным режимами управления преобразователем частоты.
3 Кнопка ESC: используется для выхода из меню/параметра или удаления текущего значения для возврата к предыдущему сохраненному значению.
Кнопки с F1 по F4: функциональные клавиши для просмотра идентификатора преобразователя частоты, QR-кода, быстрого просмотра и входа в подменю. Для того, чтобы сделать снимок экрана и сохранить его во встроенной памяти терминала с графическим дисплеем, одновременно нажмите на кнопку F1 и F4.
5 Графический дисплей.
6 Кнопка Home: переход на главную страницу.
7 Кнопка Information: служит для получения дополнительной информации о меню, подменю и параметрах. Выбранный параметр или код меню отображается в верхней строке страницы с информацией.
8 Кнопка RUN: выполнение заданной функции.
9 Сенсорный диск/кнопка OK: служит для сохранения текущего значения или открытия выбранного пункта меню/параметра. Сенсорный диск служит для быстрого прокручивания пунктов меню. Стрелки вверх/вниз используются для выбора нужного пункта, стрелки вправо/влево служат для настройки числовых значений параметров.
10 Последовательный порт RJ45 Modbus: служит для подключения терминала с графическим дисплеем к преобразователю частоты для удаленного управления.
11 Порт MiniB USB: служит для подключения терминала с графическим дисплеем к компьютеру.
12 Батарея (со сроком службы 10 лет. Тип: CR2032). Положительный полюс батареи должен быть обращен к передней панели терминала.

Применение графического пульта управления (терминала)

Графическим терминалом производится управление, настройка и конфигурирование ПЧ, а также отображаются текущие значения величин (двигателя, входов/выходов и параметров механизма). Особенностями терминала также является запоминание, загрузка конфигураций (несколько файлов конфигурации могут быть сохранены в памяти) и копирование конфигурации с одного включенного ПЧ на другой. Пульт управления подходит для работы ПЧ Шнайдер Электрик Альтивар Машин ATV340 (опция), Альтивар Процесс ATV600 (ATV630, ATV650, ATV660, ATV680 - штатный), Альтивар Процесс ATV900 (ATV930, ATV950, ATV960, ATV980 - штатный) . Терминал необходим для удобной оперативной настройки и проверки состояния работы ПЧ. В случае отсутствия терминала настройка производится через ПК.





Цена: 6229 руб.
в т.ч. 20 % НДС
