Модуль интерфейса E2-8300-RS485 для преобразователя частоты Веспер Е2-8300 (Код: vsp8300m485)

Фото модуля RS485-8300
zoom Увеличить изображение
Фото модуля RS485-8300 Фото подключения модуля RS485-8300

Характеристики Модуля интерфейса RS-485 для преобразователя частоты Веспер E2-8300:

* Варианты скорости обмена - 4800, 9600, 19200, 38400 бод;
* Максимальная длина линии связи - 1200 м;
* Количество преобразователей частоты, подключаемых к линии - до 253

Плата обеспечивает управление группой преобразователей частоты по одной физической линии по интерфейсу RS-485 по протоколу Modbus.

Управление по линии связи RS-232/485 (протокол MODBUS)

Константы: 13-0 - Адрес устройства: 1 – 254
                  13-1 - Скорость обмена (бит/с):  0000: 4800
                                                                    0001: 9600
                                                                    0002: 19200
                                                                    0003: 38400
                  13-2 - Количество стоповых бит: 0000: 1 стоповый бит
                                                                    0001: 2 стоповых бита
                   13-3 - Контроль четности:          0000: нет контроля
                                                                    0001: четно
                                                                    0002: нечетно
                   13-4 - Формат данных:               0000: 8 бит данных
                                                                    0001:7 бит данных
  Преобразователи частоты серии Е2-8300 (ПЧ) имеют возможность дистанционного управления и контроля состояния от персонального компьютера (ПК) или программируемого логического контроллера (ПЛК) по последовательной линии связи (ПЛС) в соответствии с протоколом MODBUS* в режимах RTU и ASCII. Максимальная длина сообщения составляет 80 байт.
Возможны два способа соединения ПК и ПЧ:
- точка – точка - один ПК и один ПЧ (RS-232C) – с помощью интерфейсного кабеля RS-232 (см. стр. 61). Такое соединение обеспечивает надежный обмен данными при длине соединительной линии до 15 м;
- многоточечное соединение – один ПК и от 1 до 254 ПЧ (RS-485) – с помощью интерфейсног модуля RS-485 (см. стр 65).
ПК всегда назначается ведущим (MASTER), а ПЧ – подчиненным (SLAVE). ПК посылает команды, а ПЧ реагируют на его команды. До начала управления ПЧ должны быть запрограммированы для управления по ПЛС и им должны быть присвоены неповторяющиеся адреса. ПК может передавать команды всем или только одному ПЧ.
Примечания: 1. Скорости обмена (константа 13-1) компьютера (контроллера) и частотного преобразователя должна быть установлены одинаковыми. Форматы данных (константы 13-2, 13-3, 13-4) также должны быть настроены одинаково.
                   2. Новое значение константы преобразователя становится действующим сразу после изменения его компьютером.
                   3. Адрес 0 – применяется для широковещательной передачи всем ПЧ независимо от их адресов без подтверждения о приеме.
* Более подробно – см. «Протокол управления преобразователями частоты серии Е2-8300 по последовательной линии связи».

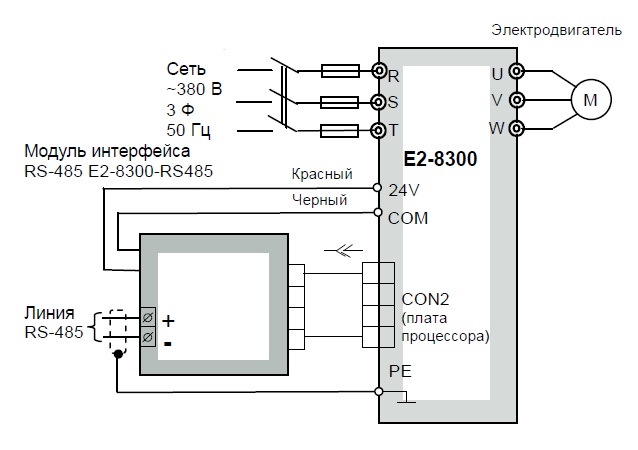

 shema podklucheniya

Скачать документацию
  Протокол управления  преобразователем частоты Е3-8300 (MODBUS) 5Mb
