Характеристики Устройства Плавного Пуска Schneider Electric ATS48D32Q

* Питающее напряжение: 230-400В;
* Рабочий ток:  33А;
* Габариты: 160х190х275 мм;
* Вес без упаковки: 4,9 кг;

Правила подбора УПП Schneider Electric Altistart 48

Правильный подбор софт-стартера производится исходя из номинальных параметров двигателя и характера его запуска.Ниже представлена таблица соответствия УПП ATS48D32Q и подключаемых к нему двигателей. Сначала определяют характер пуска двигателя - нормальный или тяжелый. Для этого нужно знать, во сколько раз возрастет ток при запуске: если пуск не более 4In (4-х кратное превышение номинального тока) длительностью менее 25сек и при этом производится не более 5 пусков в час, то режим можно считать нормальным, иначе - тяжелым. Пусковой ток нужно измерять на готовой установке. Если это невозможно, то в каталоге Altistart48  на стр. 9 можно найти типовые агрегаты и характер их пуска. Далее по параметрам двигателя: напряжение, номинальный ток и мощность выбираете УПП.
Более подробную информацию по подбору можно прочитать в литературе для скачивания (Таблица2)

ТАБЛИЦА 1: Электродвигатели рекомендованные для подключения к ATS48D32Q

Обозначение:
* СТ - стандартное подключение в линии питания двигателя;

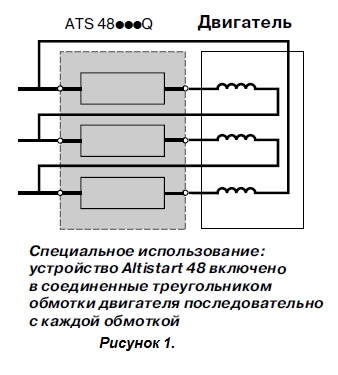

* ПС - последовательно к каждой обмотке двигателя (рис. 1);
* Icl - соответствует максимальному установившемуся значению тока (номинальный ток в данном режиме).

Общие характеристики модели УПП Schneider Electric ATS48

* Степень защиты: IP20;
* Метод управления: управление моментом TCS;
* Напряжение питания цепей управления 220В- 415В;
* Внутренний источник питания: +24В, 200мА
* Настройка токов: Номинальный ток двигателя In настраивается от 0,4  1,3 In устройства. Настройка максимального пускового тока от 1,5 до 7 In двигателя;
* Аналоговый выход: 1;
* Релейный выход: 3;
* Дискретные выходы LO (программируемые): 2;
* Вход для датчика PTC: Суммарное сопротивление цепи терморезисторов 750 Вт при 25°C;
* Запас по перегрузке при пуске: 700% ;
* Интерфейсы: Modbus RTU (тип разъема RJ45;
* Температура окружающей среды во время работы: от -10°С до +40°С;

Дополнительное оборудование к модели Schneider Electric Altistart 48

* Выносной терминал VW3 G48101;
* Коммуникационные средства для подключения к сетям и шинам Ethernet, Fipio,
DeviceNet, Profibus DP;
* Сетевые дроссели (устанавливаются на входе в УПП). Рекомендуется при параллельном подключении нескольких софтстартеров;

Применение модели Schneider Electric Altistart 48

  Устройство плавного пуска (софт стартер) Альтистарт 48 компании Шнайдер Электрик предназначено для плавного запуска и останова двигателей мощностью от 4 до 1200 кВт простых и сложных производственных механизмов. Данное устройство позволяет увеличить ресурс эксплуатации оборудования за счет снижения механических воздействий, а также понижает нагрузку на электрическую сеть в момент пуска двигателя. Он прост в установке и настройке.
  Благодаря 4-м дискретным входам, 2-м дискретным выходам, 3-м релейным выходам и 1-му аналоговому выходу Altistart 48  без особого труда интегрируется в системы автоматизации.
  Встроенная косвенная тепловая защита двигателя, а также защита от недогрузки и перегрузки в установившемся режиме повысят срок эксплуатации электродвигателя.
  Устройства плавного пуска Altistart 48 обеспечивают высокую надежность, безопасность и простоту ввода в эксплуатацию.

ТАБЛИЦА 2: Литература для ATS48D32Q

Скачать документацию для модели ATS48D32Q
Спецификация модели Schneider Electric ATS48D32Q		0,07Mb
Скачать общую документацию для всей линейки УПП Schneider Electric Altistart 48:
Каталог 2012 Schneider Electric Altistart 48		3,7Mb
Руководство пользователя Schneider Electric Altistart 48 протокол Modbus		1,4Mb
Руководство пользователя Schneider Electric Altistart 48		3,9Mb
